臨安中心城區新建電信大樓及辦公樓項目2025-08-05 13:47來源：中瀚設計集團有限公司
 01 項目概況 杭州市臨安中心城區zx-03-10地塊（新建電信大樓及辦公樓項目）總建筑面積12535㎡，地上11層，預計2026年竣工。

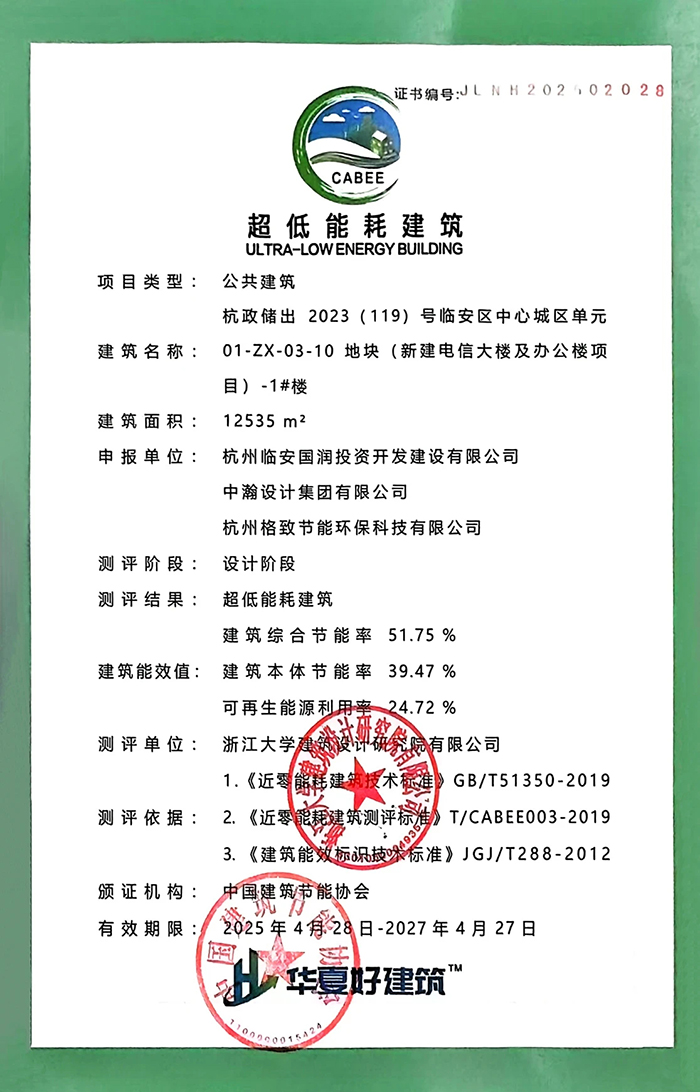

超低能耗建筑認證證書

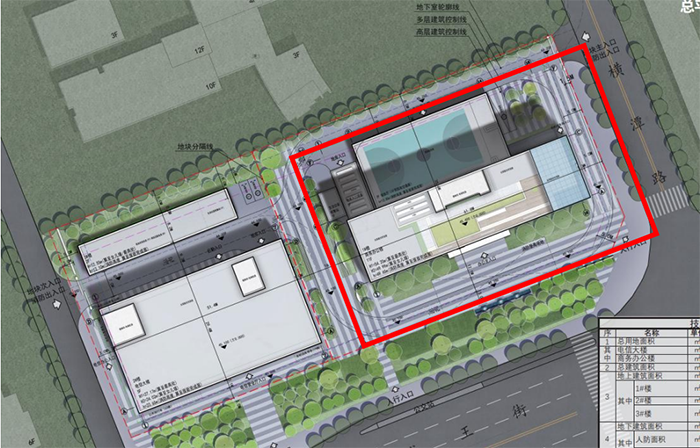

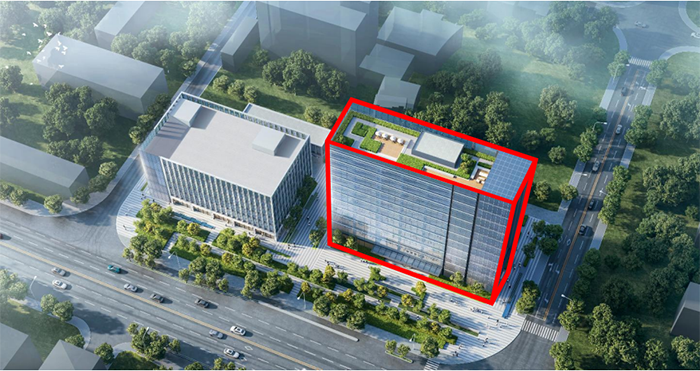

總平面圖 02 節能設計目標 本項目位于夏熱冬冷氣候區，通過模擬計算，項目實際達到：
03 關鍵技術體系解析 建筑設計 總平面布置充分利用場地的自然資源，夏季及過渡季節建筑風場人行高度處通風良好，無大面積風影區滯留區，風速大小適宜，有利于夏季通風和冬季防風；通過外窗面積和窗型的優化，保障室內自然采光與通風效果。
建筑形體示意圖 高性能圍護結構設計 外墻系統：采用100mm厚巖棉外保溫（傳熱系數K=0.40 W/(㎡·K)），并輔以50mm無機輕集料保溫板，形成雙保溫層構造。 技術要點： 巖棉的高防火性能（A級不燃）與無機保溫板的抗裂性相結合，兼顧安全與耐久性。 外窗系統：選用三玻兩腔中空玻璃（5+12A+5+12A+5），搭配雙銀Low-E鍍膜和隔熱鋁合金型材，整體傳熱系數K=1.80 W/(㎡·K)。 技術要點：雙銀Low-E鍍膜可選擇性透過太陽輻射，夏季阻隔熱量進入，冬季減少室內熱損失，實現動態節能。 屋面構造：種植屋面與普通屋面均采用XPS擠塑聚苯板（K=0.25 W/(㎡·K)），但種植屋面額外增加防水、排水及植被層，既提升隔熱性能，又緩解城市熱島效應。

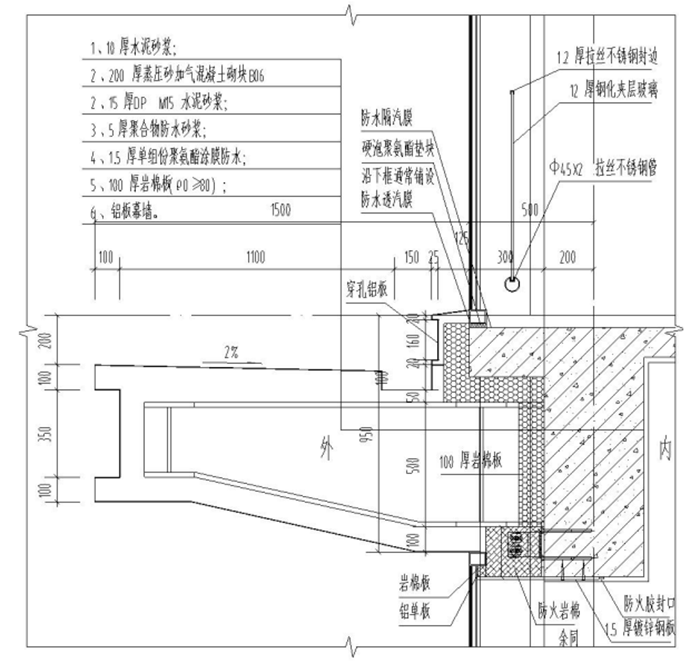

干掛外墻節點大樣 精細化無熱橋與氣密性控制 氣密性措施：在外墻內側設置連續抹灰層作為主氣密層，門窗洞口采用防水隔汽膜+防水透汽膜雙重密封，管道穿墻部位預留套管并采用硅酮密封膏封堵。
技術邏輯：通過多層次密封體系，將建筑氣密性控制在N50≤0.6 h?1（換氣次數），減少無組織通風帶來的能耗損失。 無熱橋設計： 對女兒墻、幕墻連接點、地下室頂板等關鍵部位進行熱橋模擬（如THERM軟件分析），確保內表面溫度高于露點溫度。例如，女兒墻內外側均做保溫包覆，幕墻與結構層之間填充防火巖棉。 設計價值：避免局部結露霉變，同時降低整體熱損失5%~10%。

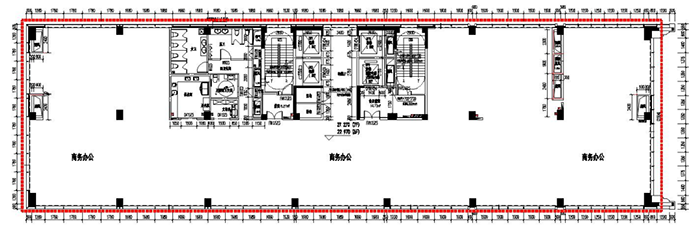

標準層氣密區示意圖

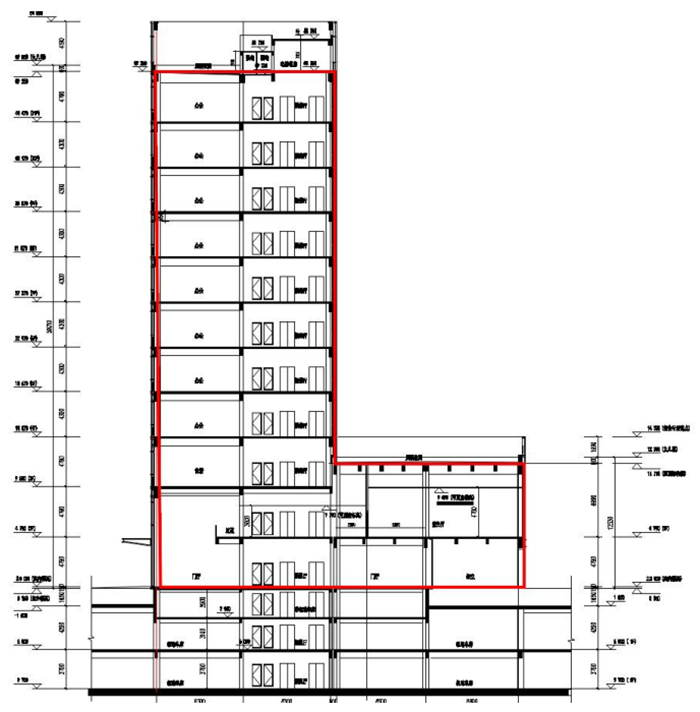

垂直氣密區示意圖

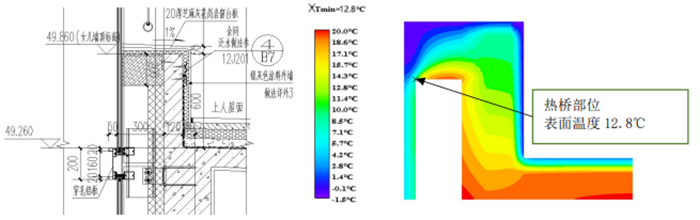

女兒墻節點大樣

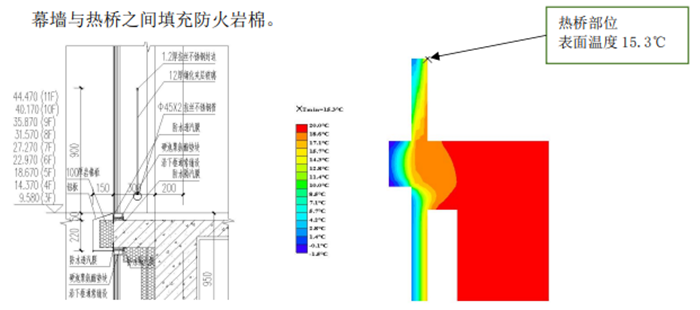

幕墻節點大樣 高效能源系統集成 空調系統：采用變冷媒流量多聯機（VRF），按辦公區、設備區等不同功能分區獨立控制，綜合APF（全年性能系數）達4.5以上。
技術適配性：VRF系統部分負荷效率高，適合辦公樓間歇使用特點，較中央空調系統節能15%~20%。 新風系統： 全熱交換器（焓效率≥70%）與CO?濃度監測聯動，實現新風量按需調節。過濾器對PM0.5的一次通過效率達60%，顯著提升室內空氣品質（IAQ）。 創新點：熱回收與空氣凈化功能整合，減少能耗同時保障健康環境。

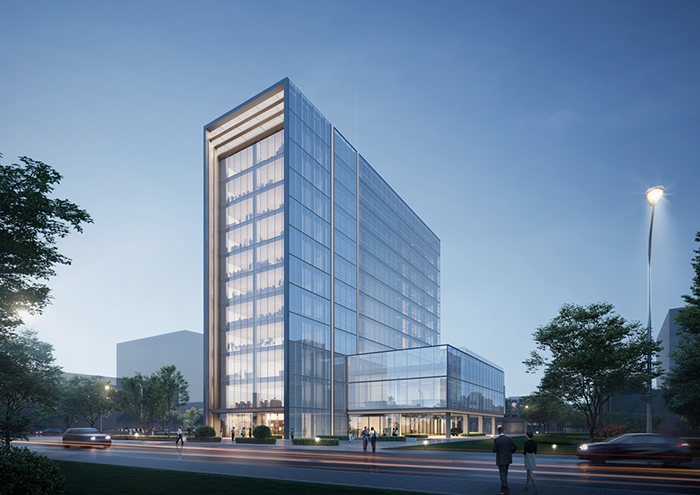

透視圖 可再生能源耦合應用 光伏系統：屋面鋪設單晶硅組件（408㎡），通過傾角與方位角優化設計（杭州地區推薦25°傾角），年發電量79,216 kWh，約占建筑總用電量的20%。 技術細節：采用組串式逆變器，降低陰影遮擋影響，系統效率達82%以上。 空氣源熱泵熱水系統：選用COP 4.64的高效機組，為食堂供應55℃生活熱水，配合500L儲熱水箱平衡供需波動。 經濟性分析：相比電熱水器，年節省電費約3.2萬元，靜態回收期約4年。

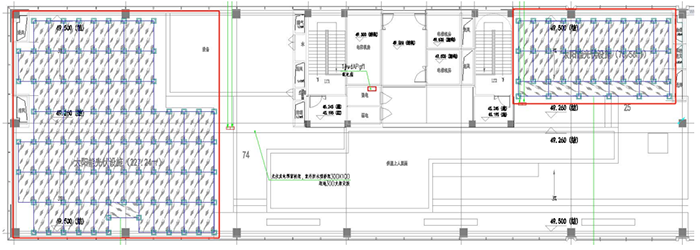

構架層光伏平面布置圖

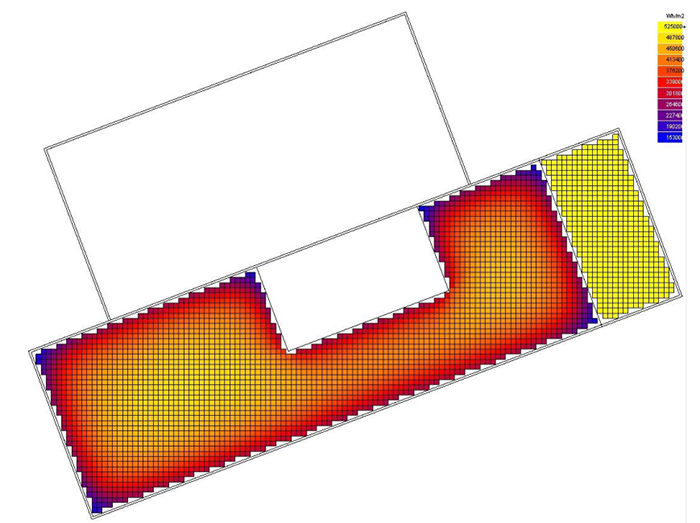

屋頂全年日照輻射總量圖 智慧運維平臺 能耗監測系統：對照明、空調、插座等分項計量，數據上傳至云平臺生成能耗對標報告，輔助管理決策。 樓宇自控系統（BAS）：基于預設策略自動啟停設備（如夜間空調設定溫度調整），異常工況實時報警，預計可降低運行能耗8%~12%。 照明控制：采用DALI調光系統，通過照度傳感器與人員感應器聯動，實現辦公區照度恒定（300lx）且無人時自動關閉。
04 增量成本分析 項目采用超低能耗技術帶來的增量成本約為342.68萬元，單位面積增量成本約273.38元/㎡，主要分配如下： 被動式技術：88.51% 主動式技術：2.35% 自控系統：9.14%
|
