無錫清舒道規劃幼兒園新建工程2025-08-14 16:07來源：綠色低碳與生態宜居

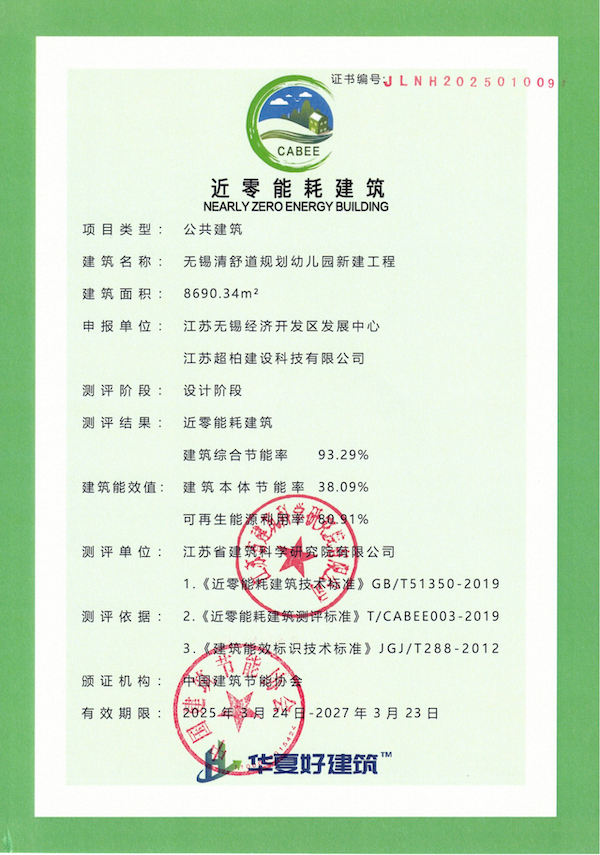

 無錫清舒道規劃幼兒園新建工程項目總建筑面積8690.34㎡，其中地上建筑面積4231.59㎡，地下建筑面積4437.18㎡，容積率為0.83，建筑密度為30.24%，綠地率為35.01%。 項目榮獲2023年省級城鄉建設發展專項資金近零能耗建筑示范項目，并于2025年3月通過近零能耗建筑認證。項目預計2025年9月正式投入使用。

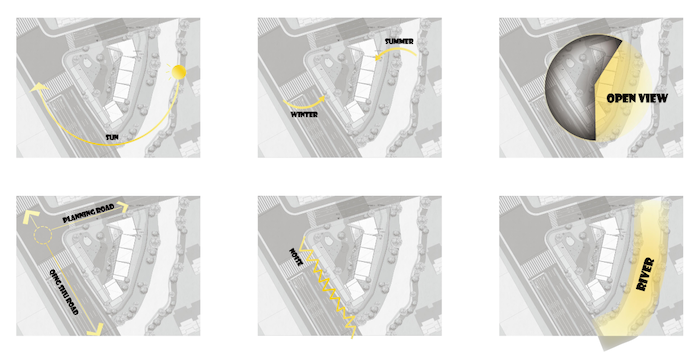

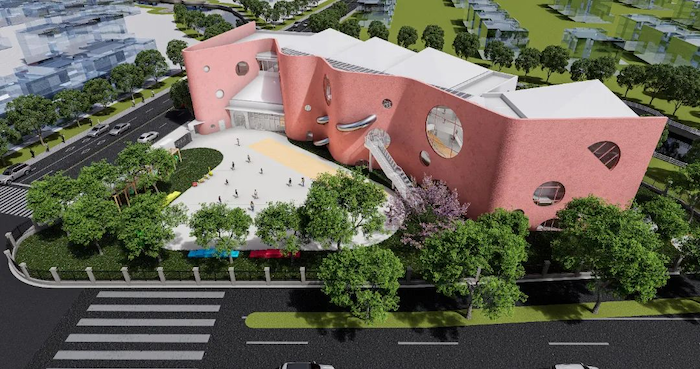

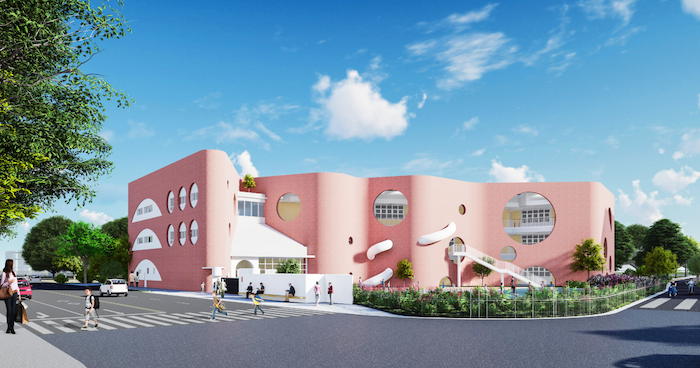

項目充分考慮了空間組織的連續性、交流空間的開放性和空間布局的靈活性。根據場地兩側現狀的差異，面向東側景觀河道的一面布置教室、多功能廳等兒童主要活動空間；面向西側城市道路的一面為室內連廊，與室外活動場地形成視線互通。
總體設計圍繞“七彩虹設計要點”與綠色建筑建設要求相呼應，即陽光、通風、動線、材質、尺度、安全、趣味。力求突破現有線性的單調乏味的秩序化校園空間形制，引入“疊加校園”、“立體校園”等概念，在滿足幼兒園基本功能的層面上，創造出富有體驗感、場所感的情景式校園。

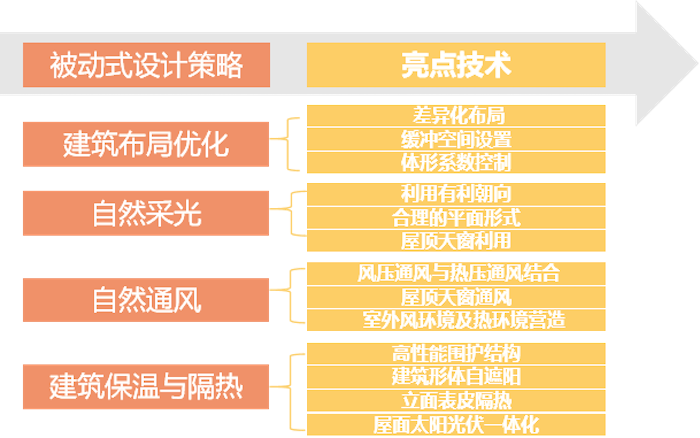

通過模擬計算，項目綜合能耗節能率93.29%，滿足近零能耗建筑要求。項目采取“被動優先”的綠色建筑設計策略，通過布局優化、自然通風、自然采光、保溫與隔熱等環境來調節建筑物內的供暖、制冷、照明和通風。

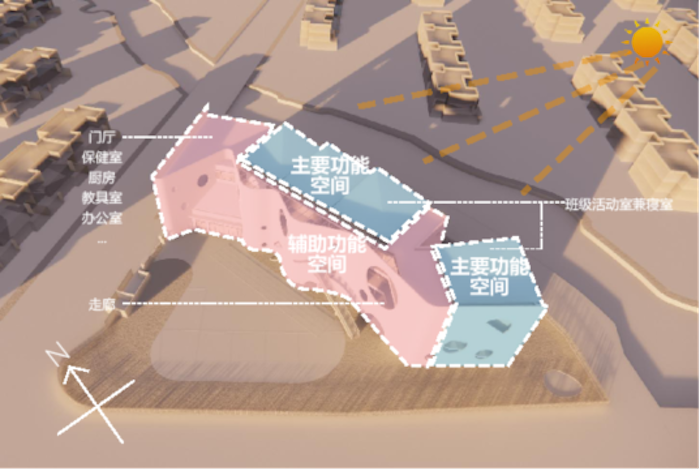

布局優化 主要功能房間即班級教室被置于最優位置，朝向東南方向并面向河道景觀，獲得最佳的光照與通風；輔助用房作為緩沖空間被置于西北朝向位置。
自然通風 室內氣流從西側風口進入室內，從北側風口流出室外，室內流場分布較為均勻，有利于形成“穿堂風”。自然通風換氣次數大于2次/h的面積比例為 91.37%，整體通風效果較好。同時建筑內部借助西側走廊空間頂部的電動天窗形成煙囪效應。

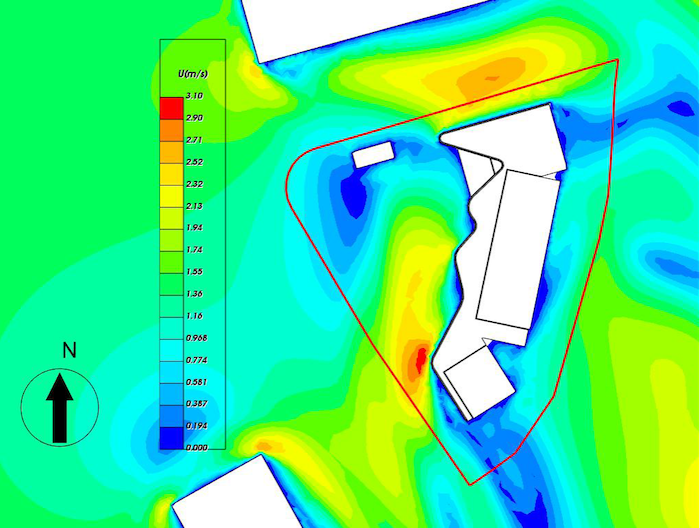

冬季工況下的室外風環境模擬結果

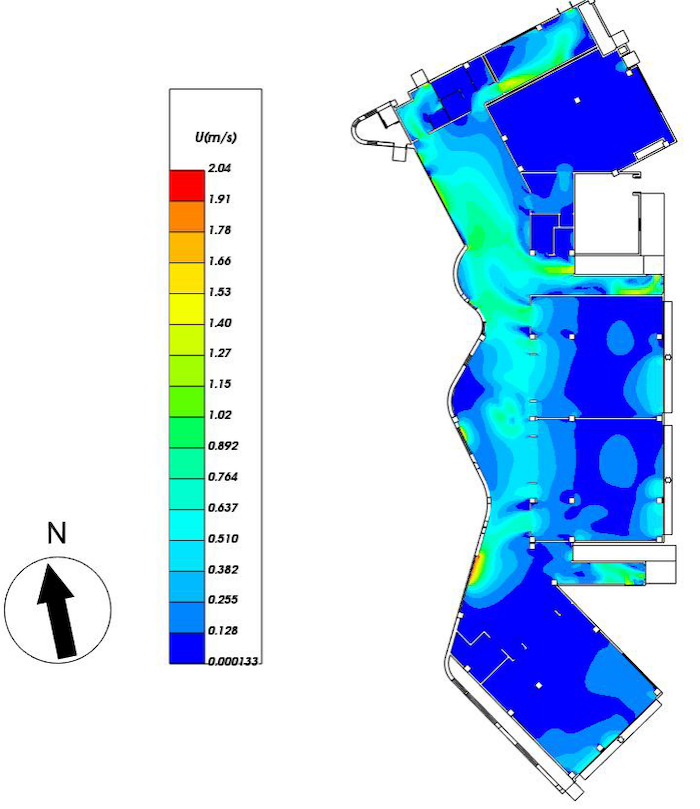

一層室內距樓面1.2m高度風速云圖 自然采光 建筑東南側為主要采光面，設置全落地玻璃窗系統，西側弧形墻開圓洞，增加走廊采光并實現有效外遮陽。此外，在走廊頂面設矩形電動天窗，有效解決大進深空間的采光問題，同時使建筑在冬季獲得最大程度的太陽輻射得熱。室內主要功能空間采光照度值不低于采光要求的小時數平均不少于 4h/d 的面積比例達到 98%。

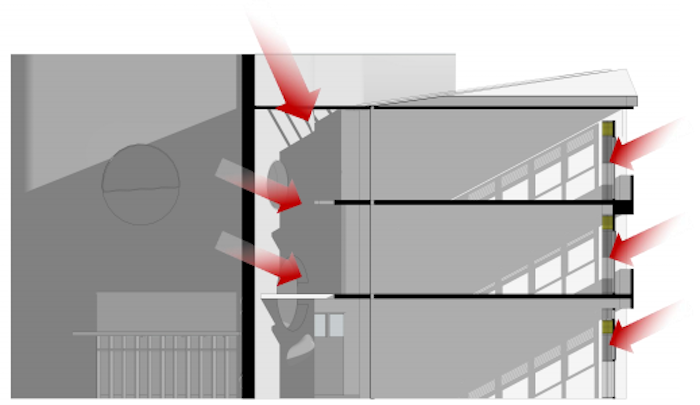

采光示意圖

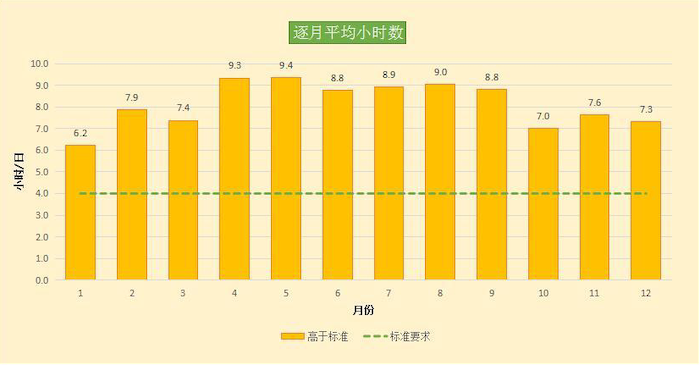

動態采光達標逐月平均小時數 高性能圍護結構 項目圍護結構的熱工性能設計，以滿足建筑綜合能效指標為目標，同時兼顧《近零能耗建筑技術標準》GB/T 51350-2019 中技術參數的要求，采用性能化設計方法，經技術經濟分析后確定。圍護結構熱工性能相比于《公共建筑節能設計標準》GB50189-2015 規定數據均提高20%以上。 建筑保溫與隔熱 保溫：建筑體形系數維持在0.24的較低水平，減少了建筑外表面的熱散失情況。圍護結構選型方面均選用高性能保溫系統并通過氣密性專項設計加強圍護結構熱工性能。 隔熱：西側外立面曲面造型形成建筑自遮陽，避免陽光直射建筑物內部，從而有效地降低室內溫度，提高建筑的舒適性。屋頂設置 1.2mm 厚淺灰色鋁鎂錳氟碳三涂金屬板構架，同時借助光伏板組件提升屋面隔熱性能，有效降低室內溫度變化幅度，提高室內舒適度，實現節能環保的目的。 建筑能源與設備系統 供冷供熱系統：項目均采用集中空調系統，采用VRV變頻多聯空調和獨立新風系統。項目選用機組IPLV（C）7.5，APF5.35，遠高于國家標準中對一級能效產品的要求。 新風熱回收及通風系統：項目新風系統采用熱回收新風換氣機，室內空氣經與新風全熱交換后排出室外。
可再生能源利用：項目屋面設置太陽能光伏發電系統。光伏方陣設在屋頂，選用高效率晶硅電池組件，總裝機容量占建筑總變壓器容量的12%以上。 空氣源熱泵熱水系統：項目采用空氣源燃?xì)廨o助加熱的形式，空氣源熱泵設置在屋面。 節能照明與電梯：項目的照明采用高效光源、高效LED燈具。公共區域，如走廊、樓梯間、門廳的照明系統采用分區控制、定時、感應等節能控制措施，采光區域的照明控制獨立于其他區域的照明控制。 碳排放計算 項目碳排放強度在2016年執行的節能設計標準的基礎上降低了19.19kgCO?/㎡·a，降碳率達 56.37%。
碳排放組成 BIM技術 項目在設計、施工階段應用BIM技術。設計階段，通過BIM模型將空間可視化，以三維校審的方式讓施工圖紙更加完善。施工階段，將BIM模型的構件與計劃時間進行關聯，對施工進度提前或者延誤的地方自動進行警示，保證項目工期。

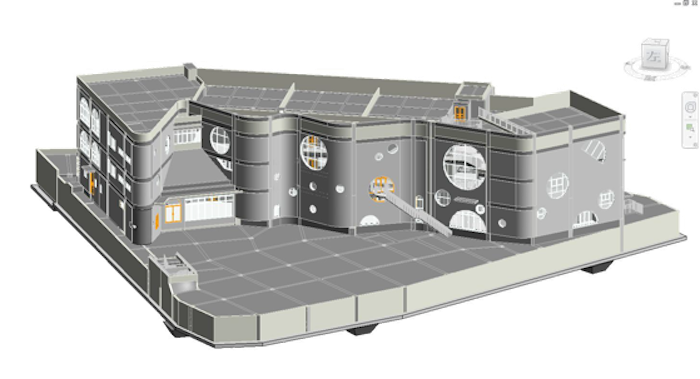

BIM模型
|
