綠色建筑規劃階段的承諾是否兌現？

綠色建筑憑借其極低的能源總需求，以及能耗最低的優化建筑系統技術脫穎而出，但綠色建筑的各系統之間需要高度協調，運行參數的錯誤設置會導致建筑低效運行，并造成能源消耗增加。

遺憾的是，這一問題經常出現，因此在規劃階段設定的能源效益往往在建筑運行過程中無法實現。甚至可以說，在實際的建筑運行過程中鮮有開展能源效益的檢查工作。在大多數時候，無論是業主還是運營商都不了解維持建筑正常運行所需“消耗”的能源，無法確認室內舒適性，也不了解規劃階段的承諾是否兌現。

但有意思的是，如果是談?wù)撥嚕瑹o論是自己的車還是鄰居的車，人們卻往往對這些數據了如指掌。即使是在使用大排量的汽車，人們都很樂于展示自己的車是經濟合算的。

總之，我們可以說，由于測量儀器的缺乏或不完整，建筑運行更多的是以建筑用戶的滿意度為導向，而不是降低能耗。這一點從本質上而言不能說是錯的，而只能看成是運行目標的覆蓋范圍不足。因此，建議實施戰略性的能源管理，將長期目標設定為盡可能以最低的能耗和成本滿足用戶的需要。

遺憾的是，這樣的戰略性能源管理極少得以實施。通常情況下，人們總是從合理性出發或通過比較上個月或上年度的能源賬單，來對自己的月度或年度能源費用進行控制。

造成這一缺陷的原因可追溯到現有技術系統和工具雖然標準化但功能卻不完整的測量儀器。這些測量儀器不太注重能耗的分析和優化，而只側重于每個建筑構件的功能，用于定向分析和評估的工具往往不夠人性化，所以往往被棄之不用或很少使用。

某棟建筑或某個系統是否能高效地運行，或與上期能源賬單相比而增加的能耗是否可以通過不同應用方法、氣候或其他影響因素加以解決，這個問題在大多數情況下只能在付出艱辛努力之后才能得到解決，或是根本無法解決。例如，在德國，用于建筑的供暖、制冷、通風和照明的能耗占總能耗的40%，但令人費解的是，在這個領域可供選擇的解決方法和工具卻極少。

除了缺乏工具、測試技術設備不足等原因，無法在建筑運行階段完全實現規劃階段所預設的節能潛力的另一個原因是：規劃、施工和最終建筑運行階段往往間隔數年的時間，因此規劃階段的內容時常被忘卻腦后，而當初的項目成員也已換人。圖1反映了建筑運行優化的現狀及其與新制定解決方案的比較。

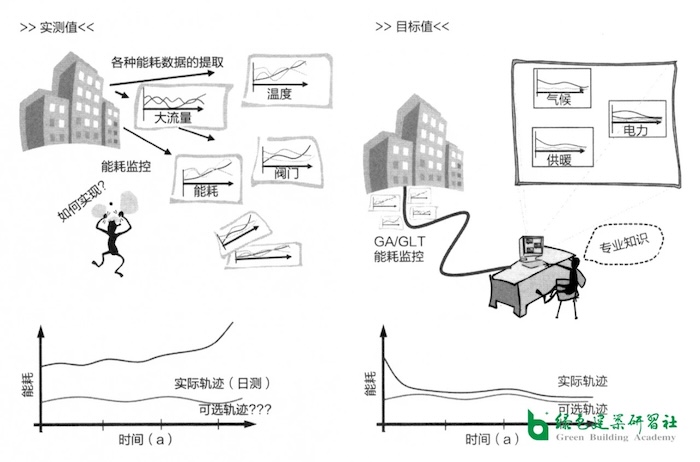

圖1 建筑運行現狀優化與未來自動化運行優化方式的對比

雖然大多數建筑記錄了運行參數，但通常我們無法從這些參數中了解建筑運行水平是否是最優的。在大多數情況下，我們僅限于比較一下實際能耗與上期能耗的賬單。這意味著并沒有完全利用可用的節能潛力。

因此，綠色建筑需要一種不同的方法：在規劃階段創造和使用的模擬模型反映了建筑的熱行為，也是分析建筑實測能耗的參考。模擬模型類似建筑運行，反映了理論上的能源消耗。

通過比較能耗記錄與計算得出的能源消耗（在相同邊界條件下測量：相同氣候和可比使用率水平），我們可以得出關于建筑運行過程中節能潛力的結論。

定向和戰略性的建筑運行和能源管理需要將系統工程測量儀器擴展至某個點，以便盡可能在最短時間間隔內完整地登記并記錄能量流、室內溫度、系統參數等。

在這種情況下，我們要引入數據記錄儀的概念。如果巧妙地記錄這些數據，則可控制額外的成本，且通過高效能源管理系統所節約的能源成本遠遠超過一套詳細數據記錄儀系統的費用。

數據記錄儀的方案需要精心設計，使其能連續一致地測試和分析能源平衡。必須注意的是，測試精度和容錯度應調整至儀器記錄數值。例如，在測試熱激活構件的溫度時，與供暖裝置供暖，流動溫度與回返溫度的溫差為20度相比，需要較高的記錄精度，源于能源流動與回返之間的約2K溫度差值。此外，測試點選點必須正確。錯誤的位置可能很快導致高達30%的記錄誤差。除理解能源技術外，測試人員也需要學習測試工程知識。

實際記錄數據與計算數據之間的比較結果也可以進一步微調，以涵蓋——除能源消耗和能源消耗外——運行參數和系統工程條件數值，供測試、確認和比較。這有助于盡早確認運行行為的變化——例如，由系統構件受到污染引發的變化。這意味著，效率低下和運行故障可通過預防性措施處理。

然而，海量數據的分析僅靠看儀表數字是無法完成的。因此，實際記錄數值和計算數值之間的比較工作將采用自動化方式完成。為此，需利用帶有建筑優化和故障檢測功能的能源監控系統，如圖2所示。

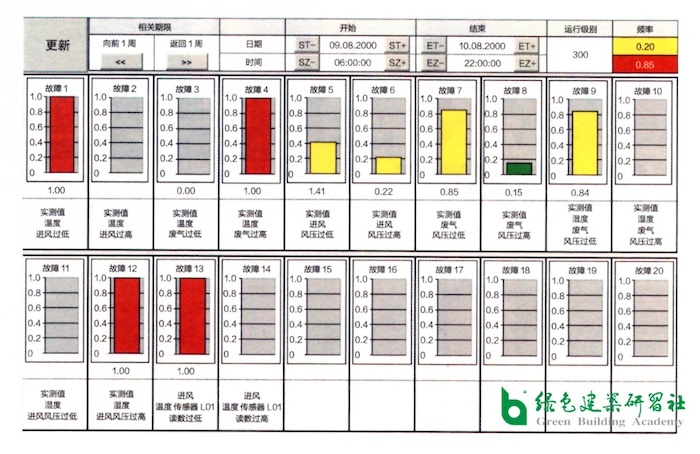

圖2 設備的故障自動檢測、自動診斷及運行優化的監控系統

信號系統的布置可向操作人員顯示仍在“綠色區域”中，即優化狀態下運行的系統；以黃色標識的系統則表示已處于低效運行階段，能耗可能會增加，需進行具體分析；以紅色標識的區域表示急需改善系統參數，以避免效率低下、運行缺陷和能耗增加。

可用上述工具建立一個戰略性的建筑運行管理系統和能源管理系統。通過對運行數據的定向評估和分析有可能達到建筑的節能運行。

項目實例——整體節能的證明

建筑投入運行之后的第一年便可實現對整體節能的證明。為了實現能源平衡，像氣候、利用率和系統運行等核心影響因素也應體現出來，因?yàn)橐?guī)劃階段的任何能源基準僅適用于當時規定為目標值的參數。

因此，一個透明的驗證程序是非常復雜的，尤其當運行邊界條件與規劃條件之間存在很大差異的時候。在這種情況下，可根據運行條件調整各參數。這就需要一個穩健的模擬模型，以記錄氣候、使用、建筑及系統運行之間的交換。此類系統往往已在規劃階段存在，可用于多種用途。

以O(shè)WP11建筑為例，圖3說明了這樣一種方法：OWP11建筑的供暖能源消耗在規劃階段計算為37kW·h(m2·a)。在建筑運行第一年，能耗讀取數據卻高出50%。通過逐步調整模擬模型中的運行參數，可以查明該供暖能耗較高的原因。事實證明，由于辦公區域的工位并不密集，所以規劃中設定的熱源在運行過程中未能充分實現。而室內熱源的“缺失”則造成了較高的供暖能耗。

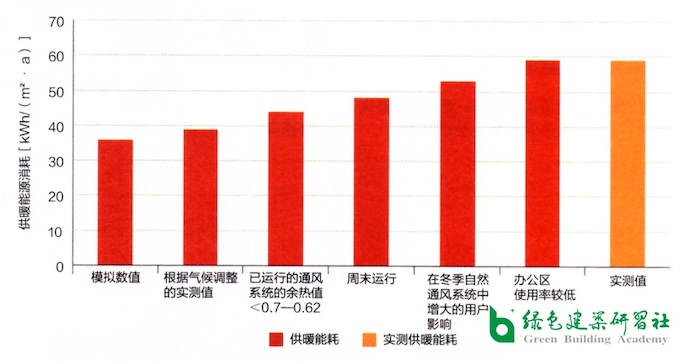

圖3 通過模擬方式分析OWP11建筑的供暖能耗

借助符合建筑運行狀態可靠的模擬模型，就可容易地得出潛在可采取的節能措施。
