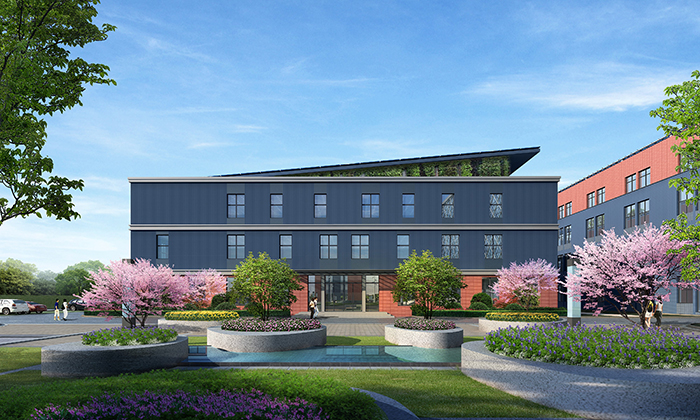

中電第三十六研究所新能源、電子項目二期12#樓

技術方案

技術方案包括高性能保溫體系、高性能門窗、優良?xì)饷苄浴o熱橋設計、地源熱泵系統、高效雙轉輪熱回收新風機組、吊頂輻射條系統、電動智能遮陽系統、設備環境智能化控制與監測管理系統、導光管系統、太陽能光伏技術等。

1 建筑方案設計

（1）體形系數

該項目按照被動房及近零能耗建筑技術理念，體形系數僅為0.21。

（2）窗墻比

項目各立面窗墻比實際值南偏東（22°）為0.24，西偏南（22°）為0.12，東偏北（22°）為0.22，北偏西（22°）為0.19，均低于標準限值。

2 高性能圍護結構

（1）外墻保溫做法

外墻外保溫材料采用200mm厚、導熱系數為0.033W/（m·K）的石墨聚苯板和240mm厚、導熱系數為0.033W/（m·K）加氣混凝土砌塊（B06級），層間采用導熱系數為0.040W/（m·K）巖棉板作為層間防火隔離帶。外表面采用硅樹脂涂料，具備自清潔特性。

（2）屋面保溫做法

外保溫材料采用180mm厚、導熱系數為0.032W/（m·K）的EPS保溫板，保溫層下鋪設1.2mm厚的隔氣卷材，保溫層上鋪設4mm+3mm厚、兩層SBS防水卷材。隔氣層下鋪設最薄100mm厚輕集料混凝土碎塊。

（3）外門窗系統

鋁包木多腔密封窗框，玻璃為4mm鋼化玻璃+9mm暖邊氬氣+5mm鋼化玻璃+0.3真空+5mm鋼化玻璃LOW-E；傳熱系數＜1.0W/（m2·K），遮陽系數0.55，氣密性為8級，可見光透射比0.68。

（4）天窗系統

80%玻璃纖維+20%聚氨酯窗框，傳熱系數＜1.0W/（m2·K），遮陽系數0.44，氣密性為8級。

（5）氣密性設計

采用簡潔的建筑造型和節點設計，減少或避免出現氣密性難以處理的節點。選擇適用的氣密性材料做節點氣密性處理。對門洞、窗洞、電氣接線盒、管線貫穿處等易發生氣密性問題的部位，進行專項節點設計。

（6）無熱橋設計

外墻及屋面采用雙層保溫錯縫粘接法。

3 暖通空調系統

（1）冷熱源設計

冷負荷共120kW，2臺地源熱泵，1臺60kW用于輻射制冷，供回水溫度18～21℃ ，1臺60kW用于新風除濕，供回水溫度7～21℃，管材：地源側采用PE管，熱熔連接。用戶側采用鍍鋅鋼管，螺紋連接。地埋管井?dāng)?shù)量36口，De32管單U，井深100m。單位延米熱量50W/m（夏季）、40W/m（冬季），除濕后新風再熱利用顯熱轉輪熱回收。

（2）末瑞及新風系統

新風系統選用雙轉輪式熱回收新風機組，分設全熱回收轉輪、顯熱回收轉輪，綜合回收效率77%，承擔顯熱負荷、新風濕負荷和室內濕負荷，滿足室內新風量及房間濕度的要求，新風量6500m3/h，轉輪全熱回收（效率77%），轉輪顯熱回收（效率24%～75%）機外余壓450pa，除濕最大負荷64kW，末端輻射條采暖制冷。制冷（熱）量472W。

4 電動智能遮陽系統

智慧遮陽節能設計，外窗及天窗設置活動式織物電動遮陽窗簾，能夠做到遮擋太陽直射和眩光的同時將陽光導入室內。具有高遮陽率、高透光率、跨度大及強抗風壓性能。

5 設備環境智能化控制與監測管理系統

監測內容包含：全樓的總耗電量、光伏板的總產電量、空氣質量監測、CO2濃度監測、PM2.5監測、溫濕度監測。

6 導光管系統

（1）日光集濾器

高弧形的SunCurve專利設計，捕捉更多光線，高效遮陽減少紫外線入射。

（2）導光系統

高性能Mro Silver鏡面反射系統，反射率高達99%。

（3）漫射器

優秀的漫射效果使照明覆蓋區域最大化。

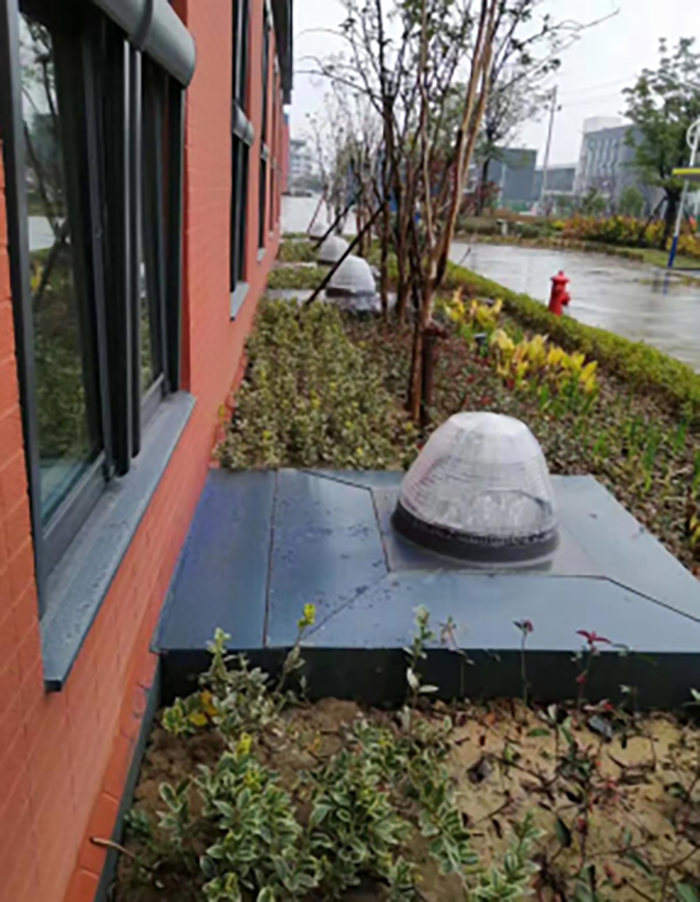

導光管系統

7 太陽能光伏可再生能源應用

屋面共安裝太陽能光伏標準組件455塊，每塊組件最大功率均為300Wp，總占地面積為745m2。光伏發電系統年均發電量為158.6MW/h，運營模式為自發自用，余量上網。

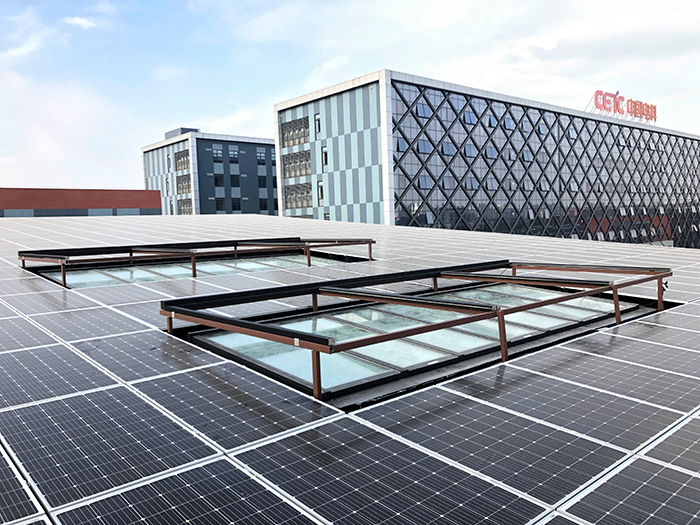

屋頂太陽能光伏組件

1 輻射條吊頂

這是溫度、濕度獨立控制空調系統，即將室內熱、濕負荷分開處理，新風系統控制濕度，室內末端控制溫度的空調形式。

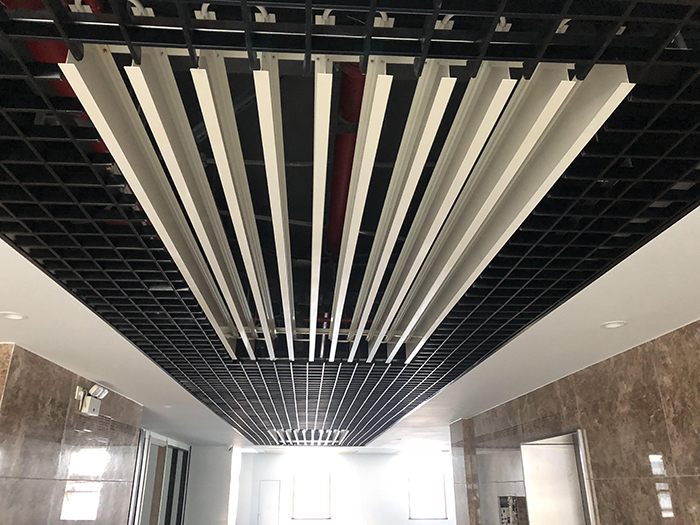

輻射條吊頂

2 夏季模式

制冷時，冷水流經輻射吊頂板，輻射板的表面溫度降低，板表面溫度低于室溫，達到制冷效果。熱量通過輻射從高能級的物體直接傳給低能級的物體。輻射效果使得體感溫度比實際溫度低約2℃。

3 冬季模式

在供熱模式中，熱水在輻射吊頂板內循環流動，吊頂板將熱量輻射到室內。輻射的熱量不僅加熱了室內物體，也將建筑結構加熱。

4 輻射條吊頂優點

夏季， 輻射吊頂板的供/ 回水溫度為16～19℃，冬季為32～35℃。以輻射為主，更貼近人體喜歡的傳熱方式（輻射方式占人體換熱的40%～50%），室內水平方向的溫度分布較為均勻，基本沒有吹風感，基本不會有冷熱不均的現象，噪聲很小，可忽略能耗，運行成本很低，輻射系統相較于散熱器和風機盤管理論可以節能20%～40%，可實現對室內溫濕度的獨立控制。

1 近零能耗建筑技術標準

浙江省嘉興市地處夏熱冬冷地區，近零能耗建筑技術指標按照國家《近零能耗建筑技術標準》GB/T51350-2019、《近零能耗建筑測評標準》計算，建筑本體節能率39.10%，建筑綜合節能率79.01%，可再生能源利用率74.11%。

2 德國被動房研究所PHI

項目按照PHPP模擬計算，全年供熱需求=8.36kW·h/（m2·a），熱負荷=8.83W/m2；全年供冷需求=18.35kW·h/（m2·a），冷負荷=7.35W/m2；全年一次能耗消耗量為95.25kW·h/（m2·a）；氣密性設計值為在室內外±50Pa壓差下?lián)Q氣次數≤0.6h。實際檢測數據為0.16h，以上指標內容均滿足被動房PHI標準的設計要求。

3 歐盟主動房AH

根據項目AH評估雷達圖，評估得分在建筑節能、產能、主動感知和節約用水方面表現優異。
